مدارهای اینورتر برای تولید ولتاژ بالا با استفاده از منبع تغذیه DC با ولتاژ پایین بسیار مفید هستند. در اینجا مدار اینورتر 12 ولت به 220 ولت با اجزای بسیار کمی طراحی شده است و همچنین می توان آن را به راحتی بر روی برد مدار چاپی ساخت.
اساس کار این اینورتر نوسانگر سوئیچینگ و ترانسفورماتور مبدل ولتاژ است، از این رو آی سی CD4047 به عنوان یک دستگاه تولید کننده نوسان سوئیچینگ و ماسفت IRFZ44n به عنوان سوئیچ عمل می کند.
لیست قطعات
- آی سی CD4047
- قدرت ماسفت IRFZ44 = 2.
- ترانس ثانویه 12-0-12 ولت 1 آمپر
- مقاومت متغیر 22KΩ
- مقاومت 100Ω / 10 وات = 2
- خازن 0.22μF
- باتری اسلا 12 ولت

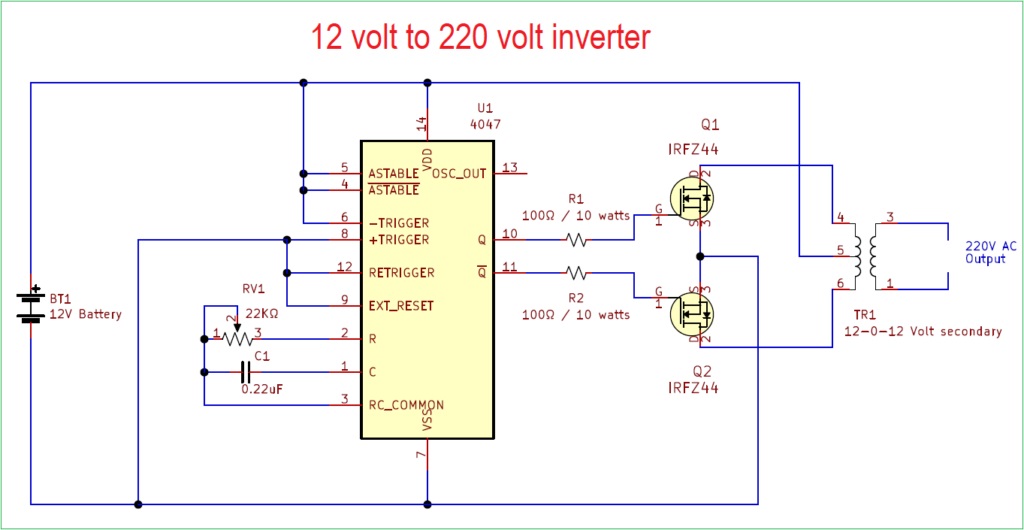

مدار ساده اینورتر 12 به 220 ولت از مدار سوئیچینگ و ترانسفورماتور افزاینده تشکیل شده است، همانطور که می دانیم جریان متناوب با فرکانس سوئیچینگ بالا به ترانسفورماتور افزاینده می رسد سپس ولتاژ خروجی به دلیل اندوکتانس متقابل به مقدار بالایی می رسد.
آی سی CD4047 در حالت مولتی ویبراتور ثابت با کمک مقاومت متغیر RV1 و خازن C1 پیکربندی شده است، با تغییر مقدار مقاومت متغیر می توانیم محدوده متفاوتی از پالس خروجی را در پایه های Q و Q” به دست آوریم و باعث تغییر ولتاژ در خروجی شویم.
ماسفت های Nکانال IRFZ44 پایه های درین به پایه های ثانویه ترانسفورماتور و پایه مشترک در سیم پیچ ثانویه به بایاس مثبت باتری متصل می شوند، هر دو پایه سورس ماسفت به بایاس منفی باتری متصل می شوند و این ماسفت ها توسط Q و Q’ خروجی از آی سی CD4047 کنترل می شوند. هنگامی که پالس مربع متناوب باعث می شود ماسفت سوئیچ می‌کند، سیم‌پیچ ثانویه وادار به القای میدان مغناطیسی متناوب می‌شود و این میدان مغناطیسی سیم‌پیچ بزرگ (اولیه) ترانسفورماتور را القا می‌کند و ولتاژ متناوب بالا تولید می‌کند. (در اینجا ترانسفورماتور معمولی 1 آمپر 12-0-12 ولت به صورت معکوس به عنوان ترانسفورماتور افزاینده استفاده می شود).
