دسترسی از راه دور به وسایل برقی ما را به زحمت می اندازد و اگر بتوانید وسیله برقی را با کف زدن کنترل کنید، زحمت شما را بسیار کم میکند. در اینجا ما یک نمونه اولیه کلید ساده روشن و خاموش با صدای کف زدن با استفاده از تایمر 555 آورده ایم و این مدار می تواند به ما در کنترل هر وسیله الکتریکی کمک کند. ، در اینجا برای مثال ما لامپ برق را انتخاب کرده ایم.
در این مدار از آی سی 555 و 7474 استفاده شده و قطعه رله وسایل برقی ولتاژ بالا را کنترل می کند.
لیست قطعات
- میکروفون خازنی
- آی سی 555
- آی سی 7474
- رله 9 ولت
- ترانزیستور BC547 NPN = 2
- مقاومت 33KΩ، 1KΩ، هر یک 100KΩ
- خازن 10μF/16V، هر یک 0.01μF
- دیود 1N4007
- باتری 9 ولت
سازوکار مدار

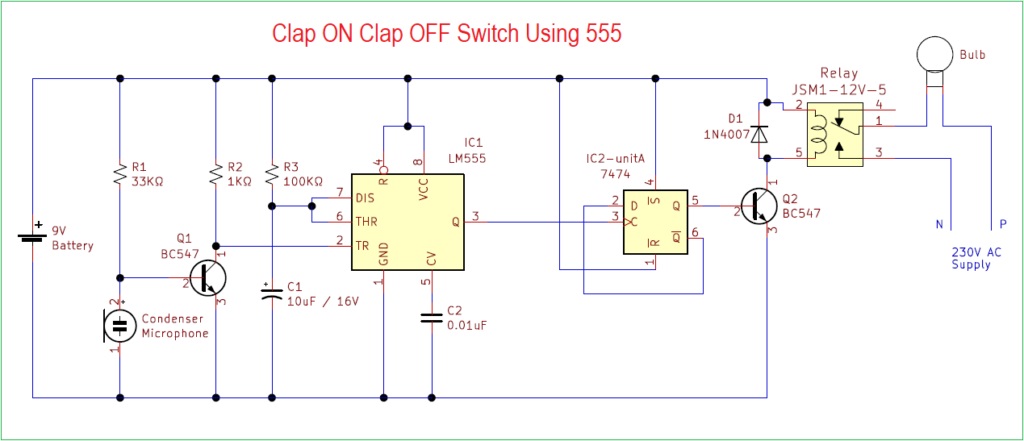

این مدار از دو بخش تشکیل شده است، مدار تشخیص صدا و مدار سوئیچینگ. بخش اول از میکروفون خازنی و مولتی ویبراتور مونواستابل با استفاده از آی سی 555 تشکیل شده است.
در اینجا خروجی میکروفن به ورودی تریگر آی سی 555 متصل می شود، سپس خروجی از آی سی تایمر با ورودی ساعت D فلیپ فلاپ وصل می شود. خروجی پالس از تایمر تک پالس است و مدت زمان این پالس به مقادیر R3 و C1 تایمر بستگی دارد.
فلیپ فلاپ D لبه مثبت پالس را تشخیص می دهد و وضعیت را متناسب با آن تغییر می دهد. خروجی Q به پایه بیس ترانزیستور Q2 متصل می شود و این ترانزیستور سیم پیچ رله را روشن یا خاموش می کند.
هنگامی که صدای کف زدن رخ می دهد میکروفون خازنی موج خروجی تولید می کند و این باعث می شود تا آی سی تایمر فعال شود و سپس تک پالس تولید شده و در ورودی ساعت فلیپ فلاپ اعمال شود، در اینجا فلیپ فلاپ لبه مثبت پالس را تشخیص می دهد و حالت خود را به ON یا OFF تغییر می دهد که بستگی به وضعیت فعلی دارد.
توجه
این مدار به منبع AC ولتاژ بالا متصل است، با احتیاط کار کنید.
