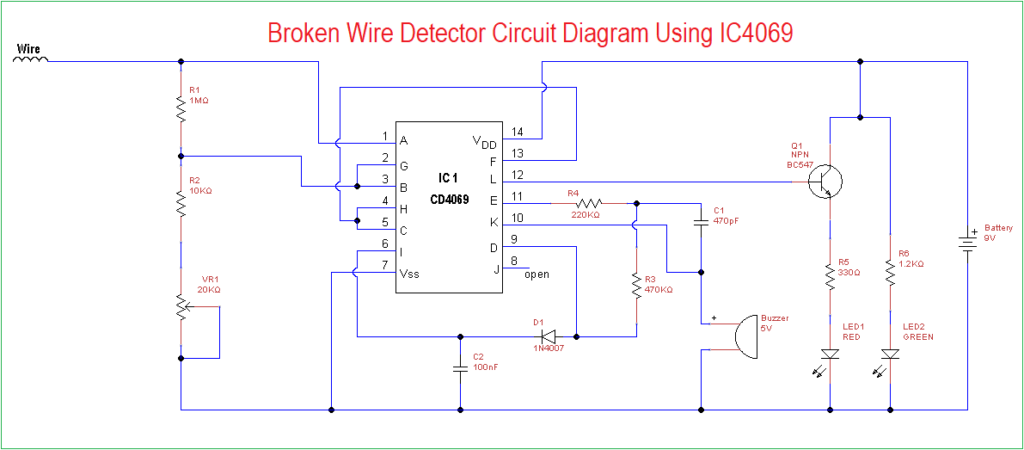

شناسایی و مکان یابی قطعی سیم در داخل دیوار یا داخل عایق پلاستیکی بسیار دشوار است، در اینجا یک مدار آشکارساز سیم قطع شده با استفاده از CD4069 (CMOS Hex inverter) و نشانگر LED ، نشانگر صدا با زنگ معرفی شده است.
با استفاده از این مدار آشکارساز سیم قطع شده می‌توانیم محل دقیق قطعی سیم را شناسایی کنیم (توجه داشته باشید: فقط برای سیم حامل منبع AC مناسب است)، این مدار میدان الکترومغناطیسی (EMF) تولید شده توسط سیم حامل AC را در صورت وجود تشخیص می‌دهد و در صورت وجود هشدار صوتی تا نوری تولید نمی کند.
لیست قطعات
- آی سی CD4069
- زنگ 5 ولت
- LED سبز، قرمز
- ترانزیستور BC547
- دیود 1N4007
- مقاومت 1MΩ، 10KΩ، 220KΩ، 470KΩ، 330Ω, 1.2KΩ
- مقاومت متغیر 20KΩ
- خازن 100nF، 470pF
- باتری 9 ولت
سازوکار مدار
آی سی CD4069 دستگاهی است متشکل از شش مدار معکوس کننده CMOS، دارای 14 پین و در بسته بندی های مختلف موجود است. این آی سی را می توان برای تمام مدارهای کاربردی معکوس کننده استفاده کرد. این مدارهای معکوس کننده در اینجا برای نوسان کردن و تولید سیگنال فرکانس 1 کیلوهرتز استفاده می شوند.
در این مدار مقاومت R3، R4 و خازن C2 به آی سی CD4069 کمک می کند تا هنگام تشخیص EMF روی سیم تست به وسیله نوسان صدای زنگ را تولید کند. یک LED به پایه 12 CD4069 از طریق ترانزیستور BC547 متصل می شوند. در اینجا این Q1 به عنوان یک سوئیچ عمل می کند و LED1 را در هنگام تشخیص EMF روشن میکند.
این مدار باید با سیم پیچ به طول کامل حدود 15 سانتی متر استفاده شود که به عنوان یک آنتن تشخیص EMF عمل می کند، حساسیت این مدار را می توان با مقاومت متغیر VR1 تغییر داد. سیم آنتن نباید مستقیماً منبع AC را لمس کند.
توجه
هنگام کار با منبع AC ایمن باشید و سیم منبع تغذیه را با دست خالی لمس نکنید.
