اگر به ولتاژ بالا از منبع برق ولتاژ پایین نیاز داریم، از مدار مبدل تقویت کننده DC-DC سنتی استفاده می کنیم، اما مشکل این است که این مدارها حجیم هستند و طراحی مدار را پیچیده تر می کنند. در این طرح اولیه از مبدل تقویت کننده از آی سی فشرده و قدرتمند آنالوگ LT8330 استفاده می کنیم. این مبدل تقویت کننده منبع تغذیه ورودی با ولتاژ کم را دریافت و خروجی ولتاژ بالا را با حداقل اجزای خارجی ارائه می دهد.
آی سی LT8330 مبدل تقویت کننده DC/DC حالت جریان است که قادر است ولتاژ خروجی مثبت یا منفی را با استفاده از یک پایه بازخورد واحد تولید کند و فقط جریان ساکن 6μA مصرف می کند. خروجی مثبت یا منفی را می توان توسط یک پین بازخورد برنامه ریزی کرد. این آی سی دارای فرکانس سوئیچینگ 2 مگاهرتز ثابت است.
لیست قطعات
- آی سی LT8330ES6TR
- خازن 4.7μF = 2
- خازن 1μF، هر کدام 4.7pF
- مقاومت 1MΩ، هر یک 34.8KΩ
- سلف 6.8μH
- دیود شاتکی (pmeg6010cej)
مونتاژ مدار و عملکرد

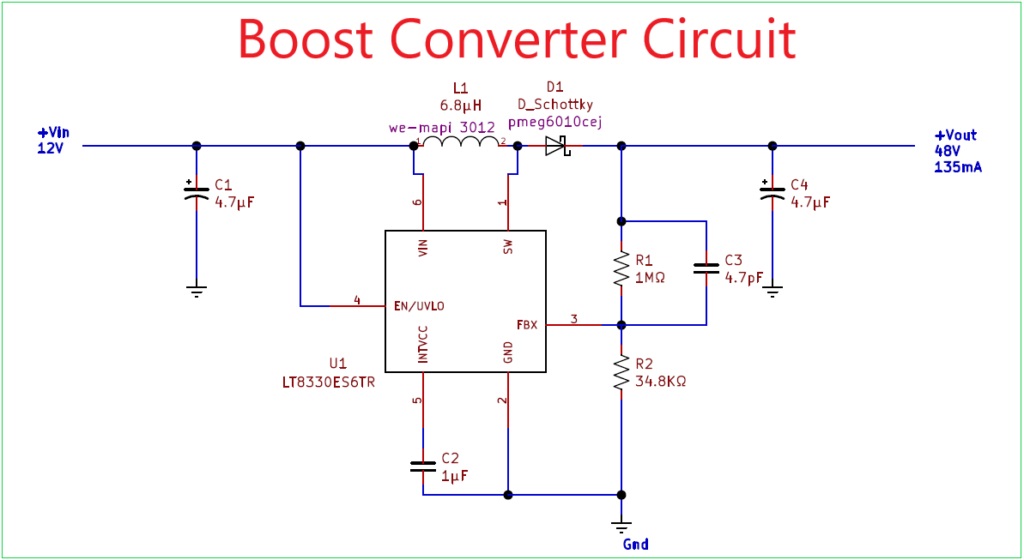

تمام اجزای نشان داده شده در نمودار مدار، اجزای SMD هستند و بهتر است در برد مدار چاپی مونتاژ شوند.
آی سی LT8330 می تواند ورودی 3 ولت تا 40 ولت را به عنوان محدوده ولتاژ ورودی دریافت کند، این آی سی را می توان به عنوان تقویت کننده، SEPIC یا مبدل معکوس با جریان ساکن بسیار کم پیکربندی کرد. با کمک معماری حالت جریان جبرانی داخلی، این آی سی عملکرد پایداری را در طیف وسیعی از ولتاژهای ورودی و خروجی ارائه می دهد.
پایه های آی سی LT8330
SW: خروجی پین سوئیچ برق داخلی.
GND: پین اتصال زمین.
FBX: پین بازخورد تنظیم ولتاژ برای مثبت یاخروجی های منفی
EN/UVLO: پین تشخیص خاموش شدن و ولتاژ پایین.
INTVCC: منبع تغذیه 3 ولت تنظیم شده برای پین بارهای داخلی.
VIN: پین تامین ورودی.
