مدار تقویت کننده صدای ساده

هنگامی که در حال طراحی مدار تقویت کننده هستیم، باید مشخصات منبع صوتی ورودی و دستگاه خروجی یا مشخصات بلندگو را به دقت در نظر بگیریم، در این صورت تنها می توانیم تقویت کننده صوتی کارآمدی را طراحی کنیم. این مدار تقویت کننده صدای ساده با استفاده از آس سی TDA7052 و با در نظر گرفتن ورودی صدای میکروفون خازنی و خروجی بلندگوی 8Ω ساخته می شود.

در اینجا آی سی آمپلی فایر معروف TDA7052A به عنوان بخش اصلی استفاده می شود. TDA7052A یک تقویت کننده خروجی تک BTL با کنترل ولوم DC است و همچنین دارای ویژگی های زیر است:
برای طراحی مدار کامل آمپلی فایر به قطعات خارجی کمی نیاز دارد.
دارای حالت خاموش، حفاظت حرارتی و حفاظت از اتصال کوتاه است.
پایداری کلی خوبی را برای همه طیف سیگنال ها فراهم می کند.

لیست قطعات

آی سی TDA7052A
بلندگوی بلند 8Ω
میکروفون خازنی
ترانزیستور BC547 NPN
POT مقاومت متغیر 20KΩ
مقاومت های 100KΩ، 10KΩ، 330Ω، 1KΩ
خازن های 1μF، 10μF، 0.1μF

ساخت مدار

قبل از شروع ساخت مدار آمپلی فایر، اجازه دهید آی سی TDA7052A را بررسی کنیمکه یک آی سی 8 پین دوگانه است. همچنین در بسته بندی پلاستیکی SO8 عرضه می شود. اگر از بلندگوی بلند 8Ω و بایاس 6 ولت استفاده کنیم، خروجی 1 وات می دهد.

پایه 1 – ولتاژ تغذیه مثبت VP
پین 2 – ورودی مثبت IN+
پایه 3 – زمین سیگنال GND1
پین 4 – کنترل صدا VC DC
پین 5 – خروجی OUT+ مثبت
پایه 6 – زمین برق GND2
پین 7 – n.c متصل نیست
پایه 8 – خروجی منفی

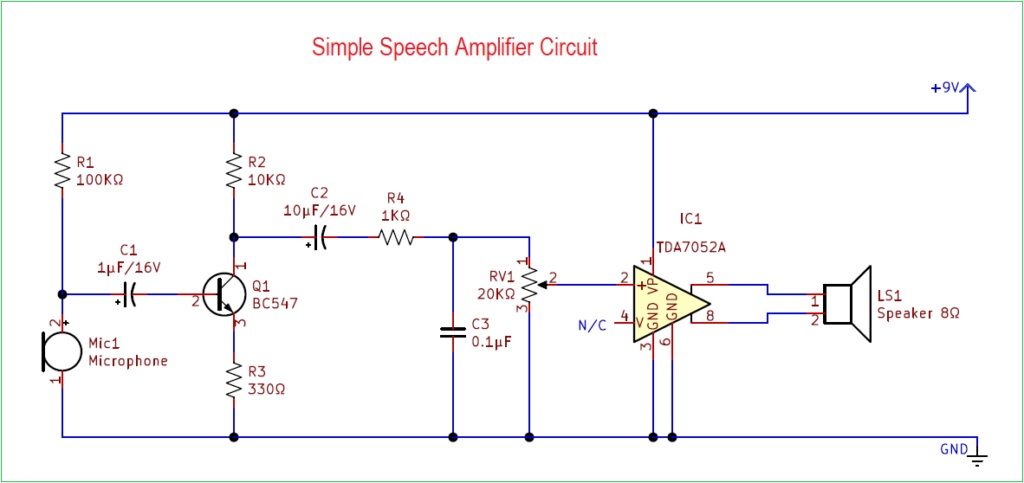

در اینجا ما از میکروفن خازنی به عنوان منبع ورودی صدا استفاده می کنیم، از این رو به مرحله پیش تقویت کننده نیاز داریم، میکروفون کندانسور بایاس را دریافت می کند که 9 ولت DC از طریق مقاومت R1 است و از طریق خازن C1 به پایه ترانزیستور متصل می شود. ترانزیستور Q1 قدرت سیگنال صوتی دریافتی توسط میکروفون را افزایش می دهد. خروجی Q1 از طریق خازن جفت C2 و مقاومت متغیر RV1 به پایه ورودی مثبت 2 TDA7052A متصل می شود، در اینجا این RV1 به عنوان یک پتانسیومتر کنترل حجم عمل می کند. پایه های بایاس TDA7052A به منبع تغذیه 9 ولت DC متصل می شوند. بلندگوی 8Ω با پایه های خروجی 5 و 8 متصل می شود.
