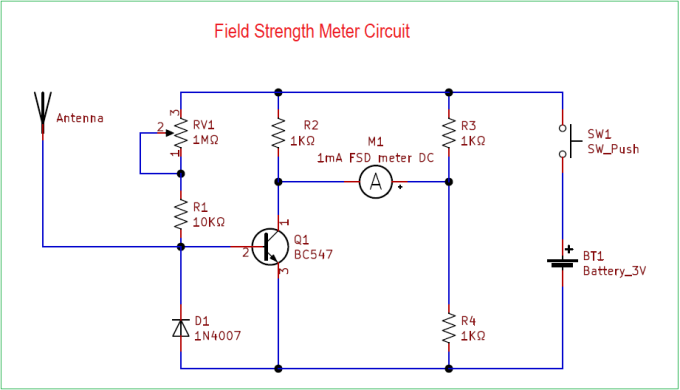

مدار اندازه گیری قدرت میدان ساده با استفاده از یک ترانزیستور و چند قطعه به راحتی در دسترس طراحی شده است. از این مدار می توان برای تشخیص شدت میدان مغناطیسی سیگنال رادیویی و سیگنال رادیویی رایج از طریق آنتن استفاده کرد.
لیست قطعات
- ترانزیستور BC547 NPN
- آمپرمتر FSD یک میلی آمپر DC
- دیود 1N4007
- دکمه فشاری
- مقاومت 10KΩ، مقاومت متغیر 1MΩ – هر کدام
- مقاومت 1KΩ سه عدد
- باتری 3 ولت
- آنتن (سیم)
توضیحات
در این مدار ما فقط از یک ترانزیستور و چند قطعه خارجی استفاده می کنیم، بنابراین می توانیم این مدار را بدون مراحل پیچیده بسازیم با مقاومت های بایاس به BC547 شروع کنیم و مقاومت متغیر RV1 را به صورت سری با R1 قرار دهیم. دیود D1 را با قطبیت معکوس به پایه ترانزیستور برای حذف سیگنال قطبیت معکوس از آنتن, متصل میکنیم.
آمپرمتر FSD یک میلی آمپر DC را بین کلکتور ترانزیستور و مقاومت های تقسیم کننده ولتاژ R3 و R4 وصل کنید، مطمئن شوید که ترمینال مثبت آمپرمتر را به تقسیم کننده ولتاژ وصل کنید. در اینجا کل مدار توسط باتری 3 ولت تغذیه می شود که می توانید از باتری سکه ای CR2025 یا باتری AAA برای این مدار استفاده کنید. یک دکمه فشاری در مسیر منبع تغذیه قرار می گیرد و تنها با فشار دادن می توانیم قدرت میدان را اندازه گیری کنیم.
