می دانیم که اکثر تلویزیون ها از کنترل از راه دور IR (مادون قرمز) استفاده می کنند، با استفاده از کنترل از راه دور مادون قرمز میتوانیم کنترل تلویزیون را از کار بیندازیم.
قبل از ساخت نمونه اولیه این مدار اجازه دهید تا مطالب کمی در مورد نور مادون قرمز و سیگنال کنترل از راه دور تلویزیون را یادآوری کنیم. اولین چیزی که یک ریموت تلویزیون برای ارتباط خود استفاده می کند نور مادون قرمز است زیرا تولید آن آسان است و نورهای محیط اختلالی ایجاد نمی کنند.

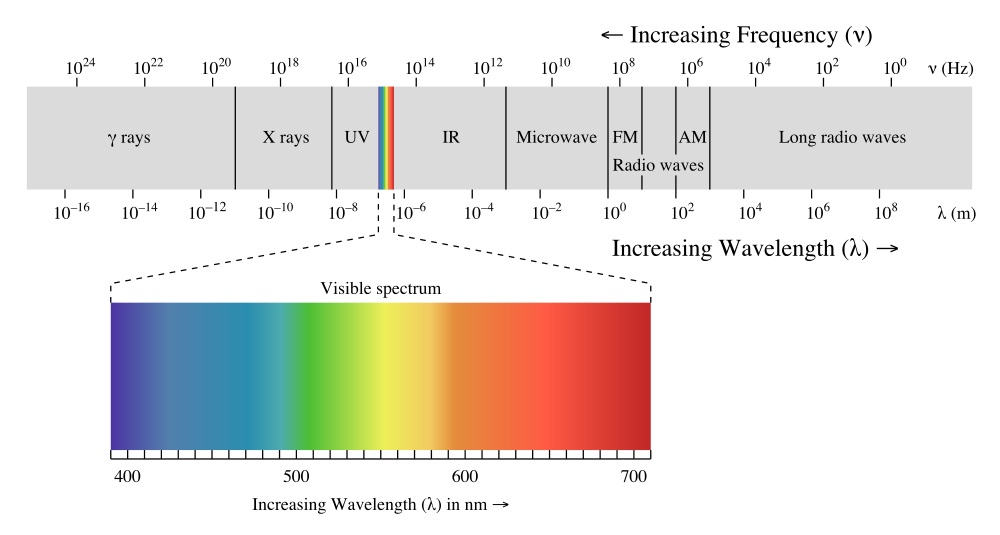

بخش کوچکی از این طیف الکترومغناطیسی به نام IR (مادون قرمز) نامیده می شود، طول موج آن بیشتر از نور مرئی است، بنابراین با چشم غیر مسلح دیده نمی شود، می تواند در طول موج 700 نانومتر تا 1 میلی متر باشد.
هر ریموت تلویزیون دکمه دار دارای کد منحصر به فرد به صورت HEX خواهد بود و از طریق LED مادون قرمز به تلویزیون منتقل می شود، یک گیرنده IR در داخل تلویزیون قرار می گیرد و با کمک مدارهای دمدولاتور و میکروکنترلر دریافت و رمزگشایی می شود و سپس کارهای لازم را انجام می دهد.
یک تلویزیون IR از راه دور معمولی سیگنال مادون قرمز را با کد شروع، فیلد، آدرس و دستور ارسال می کند که بستگی به دکمه های ریموت دارد.
لیست قطعات
- آی سی 555
- ترانزیستور BC547
- IR LED (مادون قرمز)
- مقاومت 1KΩ، 10KΩ، 10Ω/1w
- مقاومت متغیر 100KΩ
- خازن 10nF
- باتری 9 ولت
سازوکار مدار
در این مدار آی سی 555 به عنوان یک مولتی ویبراتور پایدار استفاده می شود و پالس مربعی در محدوده 32 تا 40 کیلوهرتز تولید می کند و با استفاده از VR1 می توان آن را تغییر داد، اکثر تلویزیون ها از فرکانس 38 کیلوهرتز برای ارتباط از راه دور تلویزیون استفاده می کنند. با استفاده از این مدار، تلویزیون از دریافت سیگنال ریموت تلویزیون ناتوان می شود.
توجه:
این مدار فقط برای اهداف آموزشی است، هر تلویزیون ممکن است محدوده ارتباط فرکانس IR متفاوتی داشته باشد، این مدار را برای تلویزیون خود کالیبره کنید. IR LED این مدار باید رو به تلویزیون باشد و در نزدیکی تلویزیون قرار گیرد.
