راهنمای استفاده از e-Link برای میکروکنترلرهای هلتک (Holtek)

دیدگاهتان را بنویسید لغو پاسخ

8-Bit MCU ICP, e-Link, holtek, هلتک, هولتک

راهنمای استفاده از e-Link برای 8-Bit MCU ICP

e-Link نسل سوم شبیه ساز/برنامه نویس Holtek برای استفاده از دستگاه های Holtek Flash MCU است. این شامل هر دو عملکرد OCDS (پشتیبانی از اشکال زدایی روی تراشه) و ICP (برنامه نویسی در مدار) است.

نمای ظاهری و توابع ICP

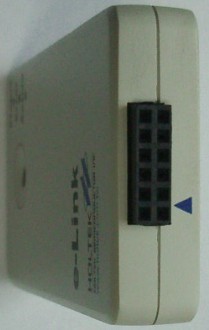

e-Link نام رایج سری سخت‌افزار شبیه‌ساز/برنامه‌نویس Holtek است که همگی ظاهری مشابه با شکل زیر دارند.

1.1 توابع ICP

برنامه نویسی فلش های 8 بیتی هلتک MCU
برنامه نویسی EEPROM ها
برنامه نویسی SPI Flash

1. استفاده در حالت ICP

1.1 HOPE3000 نرم افزار به روز رسانی

در وبسایت رسمی شرکت هلتک (http://www.holtek.com.cn/China/tech/tool/Mainpage1.htm) لاگین کنید سپس آخرین ورژن نرم افزار HOPE3000 را برای استفاده از ای لینک دانلود و نصب کنید.

1.2 توابع برنامه نویسی

ای لینک باید با استفاده از نرم افزار HOPE3000 مخصوص ای لینک به روز شود تا در حالت e-Link ICP قرار گیرد.

1.2.1 فلش های 8 بیتی MCU هلتک

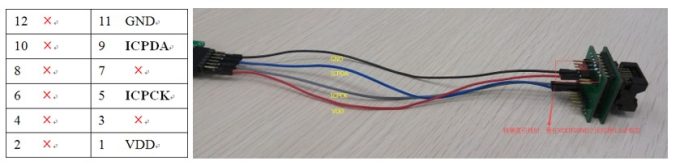

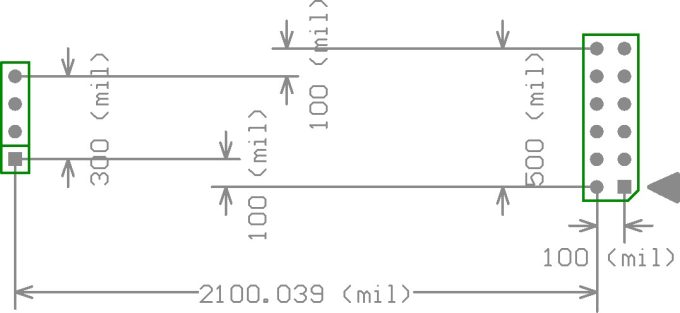

پین های برنامه نویسی به صورت زیر نشان داده شده اند:

توجه: هنگامی که از کابل آداپتور استفاده می شود، یک خازن 0.1μF باید بین VDD و GND متصل شود.

قبل از عملیات ICP، ابتدا روی “File” → “Open” کلیک کنید تا فایل MTP مورد برنامه ریزی باز شود، سپس

فلش 8 بیتی MCU هلتک را به درستی وصل کنید.

رابط راه اندازی اولیه HOPE3000 برای نرم افزار e-Link به شرح زیر است.

آپلود

Upload

گزینه آپلود شامل شش دستور، Program , EEData , ALL , Verify Program , Verify EEData , Verify All است.

Program: خواندن فقط داده های حافظه برنامه
EEData: خواندن فقط داده های حافظه EEPROM
ALL: خواندن حافظه برنامه و داده های حافظه EEPROM هر دو
Verify Program: فقط تایید کردن داده های حافظه برنامه
Verify EEData: فقط تایید کردن داده های حافظه EEPROM
Verify All: تایید حافظه برنامه و داده های حافظه EEPROM هر دو

توجه: داده های خوانده شده در پنجره مربوطه نشان داده می شود. اگر قرار است داده ها ذخیره شوند، دکمه Save را در زیر گزینه “File” کلیک کنید

دانلود

Download

گزینه دانلود شامل هشت دستور Program, EEData, ALL, Auto Verify, Erase Program, Erase EEData, Erase All و Lock Chipاست.

مراحل دانلود:
روی “File/Open” کلیک کنید تا فایل MTP. مربوطه باز شود.
انتخاب Program : داده های حافظه برنامه در MCU مورد نظر دانلود می شود.

انتخاب EEData : داده های حافظه EEPROM در MCU مورد نظر دانلود می شود.

انتخاب ALL : حافظه برنامه و داده های حافظه EEPROM هر دو در MCU هدف دانلود خواهند شد.

پس از اجرای دستور دانلود، در صورتی که برنامه‌های MCU اجرا شوند، روی تابع Power On «روشن روشن» در زیر گزینه Tools «ابزارها» کلیک کنید یا قبل از اینکه دستور دانلود اجرا شود، تابع Auto Power On «روشن خودکار» را در زیر گزینه Tools «ابزارها» انتخاب کنید.
بازبینی خودکار (Auto Verify)
هنگامی که این گزینه انتخاب شده است، در صورتی که دستورات دانلود Program ، EEData و ALL اجرا شوند، سیستم به طور خودکار داده‌ها را برای فرمان اجرایی فعلی بازبنی می‌کند.
پاک کردن (Erase)

اگر برنامه ها یا داده های MCU نیاز به به روز رسانی داشته باشند، دستور “Erase Program” یا “Erase EEData” را می توان به طور مستقیم در صورت نیاز اجرا کرد. با این حال اگر MCU قفل است، دستور “Erase All” باید اجرا شود.

قفل تراشه (Lock Chip)

پس از اجرای دستور دانلود، در صورت نیاز به محافظت از داده های MCU، تابع Lock Chip در زیر گزینه «Download» قابل اجرا است. این اطمینان حاصل می کند که داده های نوشته شده در MCU قابل خواندن نیستند.

ابزارها

Tools

این گزینه عمدتاً برای اجرای کنترل منبع تغذیه و تنظیم مجدد انتخاب عملکرد برای آی سی هدف است.

مشاهده گزینه (View Option)

اگر این عملکرد انتخاب شده باشد، تنظیمات ستاپ در HOPE3000 برای e-Link ظاهر می شود.

بازنشانی (Reset)

اگر این دستور اجرا شود، MCU مجبور می شود به حالت اولیه برنامه برگردد و دوباره اجرا شود.

روشن کردن (Power On)

اگر برق با موفقیت وصل شده باشد، پس از اجرای دستور، برنامه دانلود شده در MCU اجرا خواهد شد. ولتاژ 3.3 ولت یا 5 ولت است که کاربران می توانند با توجه به نیاز خود آن را انتخاب کنند.

توجه:

اگر کاربران بخواهند از حالت ICP استفاده کنند، Target Board را می‌توان مستقیماً با هر یک از منابع تغذیه 3.3 یا 5 ولت متصل کرد.

حداکثر جریان 300 میلی آمپر است که نیاز اکثر بردهای هدف را برآورده می کند. اگر جریان بیشتری مورد نیاز باشد، باید یک منبع تغذیه خارجی وصل شود.

خاموش کردن (Power Off)

پس از اجرای این دستور آی سی هدف برق نخواهد داشت و برنامه ها اجرا نمی شوند.
(Auto Power On) روشن کردن خودکار

عملکرد:

پس از اجرای دستورات Download «دانلود»، Upload «آپلود» و سایر دستورات، سیستم

برق دستگاه ها را به صورت خودکار تامین می کند.

View S.W.A.R.T

پس از اجرای این دستور، برخی از اطلاعات مانند نوع برنامه نوسیس MCU ، زمان برنامه نویسی و غیره نمایش داده می شود

Erase S.W.A.R.T

پس از اجرای این دستور، اطلاعات برنامه نویسی بدون اجرای مجدد پاک می شود.

Activate Writer

از این گزینه برای ثبت نام و فعال سازی ای لینک استفاده می شود.

F/W Update

نسخه F/W را برای حالت ICP e-Link به روز می کند.

【Extra】

3.2.2 SPI Flash

برای برنامه نویسی SPI Flash، شماره قطعه دستگاه پشتیبانی شده فعلی شامل سری MX25 و سری SST25 است.

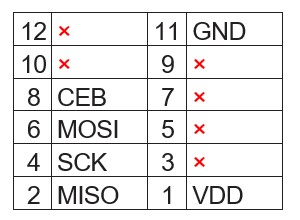

پین های برنامه نویسی SPI Flash:

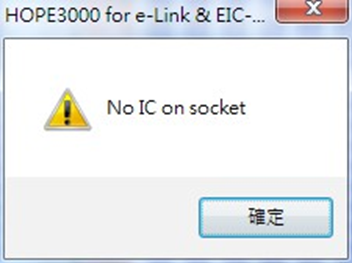

SPI Flash خارجی باید به درستی متصل شود. در غیر این صورت پنجره اعلان زیر ظاهر می شود و عملیات برنامه نویسی نرمال SPI Flash نمی تواند انجام شود.

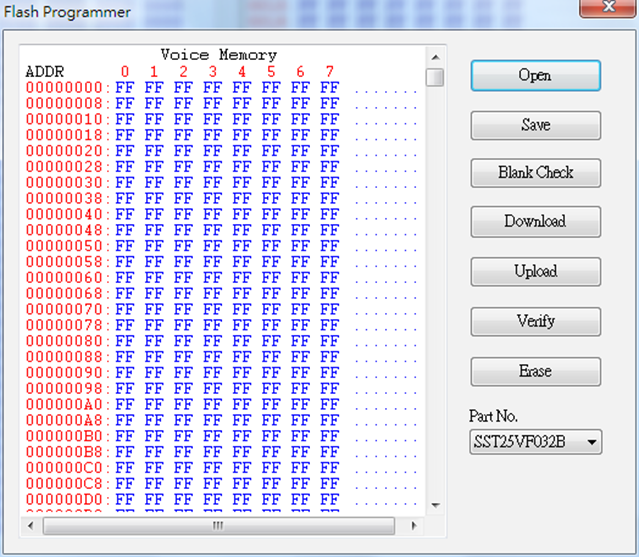

هنگامی که SPI Flash خارجی به درستی متصل شود، پنجره زیر ظاهر می شود. گزینه Part No. به طور پیش فرض نوع SPI Flash متصل فعلی را نشان می دهد. برای انتخاب فایل .dat مربوطه برای برنامه نویسی عادی، روی “Open” کلیک کنید.

3.2.2 EEPROM

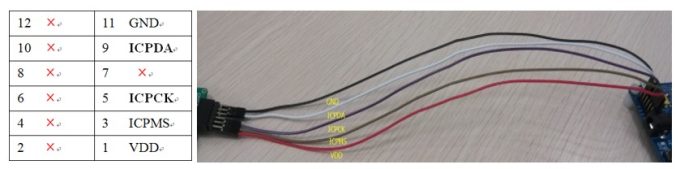

برای برنامه نویسی EEPROM، شماره قطعه دستگاه پشتیبانی شده فعلی سری HT24 است. پین های برنامه نویسی:

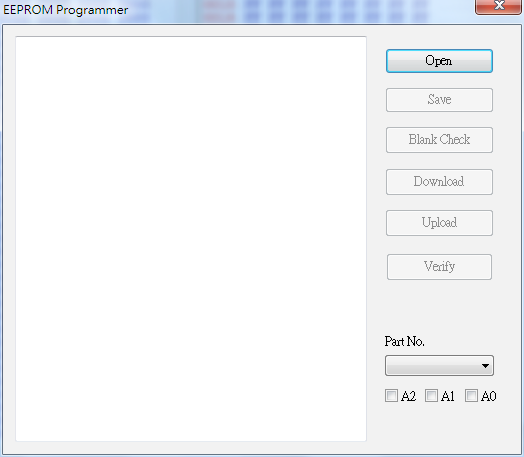

هنگامی که EEPROM خارجی به درستی وصل شود، در صورت استفاده از این عملکرد، پنجره زیر ظاهر می شود.

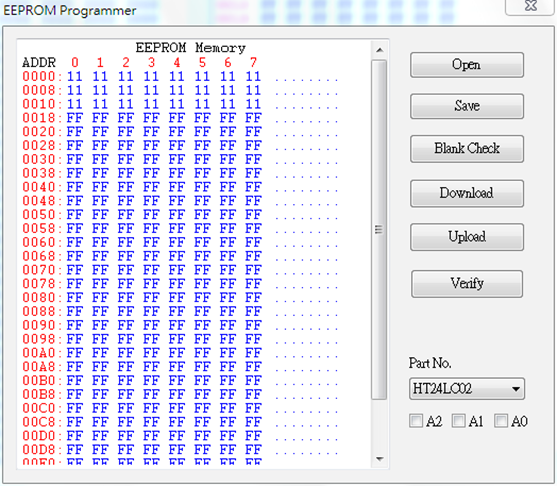

روی “Open” کلیک کنید تا فایل .bin مربوطه به صورت زیر باز شود.

توجه:

1. اگر پین های آدرس A2، A1 و A0 علامت زده شده باشند، پین مربوطه بالا است، در صورتی که علامت زده نشده باشند ، پین مربوطه پایین است و حالت پیش فرض علامت زده نشده (not checked) است.

2. پین های آدرس A2، A1 و A0 با توجه به اندازه فایل .bin باز شده تنظیم می شوند. به عنوان مثال، اگر فایل باز شده 8k bit باشد (HT24LC08) ، فقط A2 قابل انتخاب است، A1 و A0 نامعتبر هستند.
