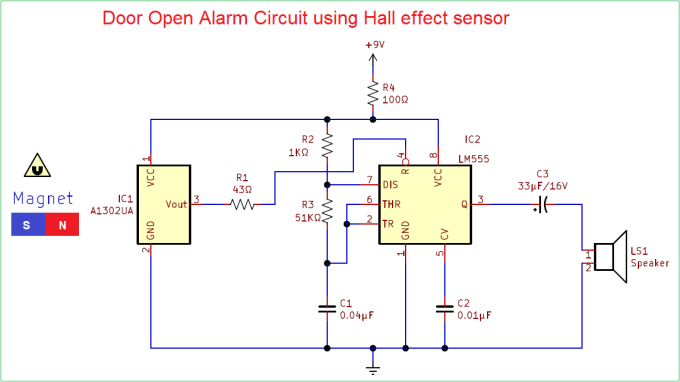

مدار ساده هشدار باز شدن درب با استفاده از سنسور اثر هال و آی سی 555 طراحی شده که می تواند باز شدن درب را تشخیص دهد و صدای هشدار بلند را از طریق بلندگوی بلند 0.5 وات تولید کند. این مدار از آی سی سنسور اثر هال A1302 استفاده می کند و برای ارائه ولتاژ متناسب با میدان مغناطیسی اعمال شده بهینه شده است.
در اینجا تایمر 555 به عنوان مولتی ویبراتور استابل پیکربندی شده است و پایه Reset به پایه خروجی سنسور اثر هال A1302 متصل می شود، هر زمان که میدان مغناطیسی از این سنسور حذف شود ولتاژ نزدیک به Vcc در پایه خروجی ظاهر می شود.
لیست قطعات
- تایمر آی سی 555
- سنسور جلوه هال آی سی 1302UA
- بلندگوی بلند 8Ω/0.5 وات
- مقاومت های 100Ω، 1KΩ، 51KΩ، هر کدام 43Ω
- خازن 0.01uF، هر یک 0.04uF
- خازن الکترولیتی 33uF/16V
- باتری 9 ولت
- آهنربای کوچک
سازوکار مدار
در این مدار سنسور اثر هال به عنوان کلید و آی سی 555 به عنوان نوسانگر عمل می کند. در شرایط نزدیک بودن به آهنربا (در بسته) سنسور اثر سالن به عنوان کلید باز عمل می کند و در پایه (Reset 4) آی سی 555 ولتاژی وجود ندارد. در موقعیت دور از آهنربا (در باز) سنسور اثر سالن به عنوان کلید بسته عمل می کند و ولتاژ خروجی را نزدیک Vcc می دهد. از این رو پایه Reset 4 بایاس می شود و آی سی تایمر شروع به نوسان می کند. سیگنال آی سی 555 به عنوان مولتی ویبراتور استابل عمل می کند و خروجی به بلندگوی بلند 8Ω نیم وات متصل می شود، مدت زمان پالس خروجی بستگی به زمان بندی مقاومت R2، R3 و زمان بندی خازن C1 دارد. با تغییر این مقادیر می توانیم صدای هشدار متفاوتی را از بلندگو دریافت کنیم.
مدار هشدار را با باتری منبع تغذیه بالای چهارچوب در قرار دهید و مطمئن شوید که حسگر اثر هال A1302 در هنگام بسته شدن در به آهنربا متصل می شود.
