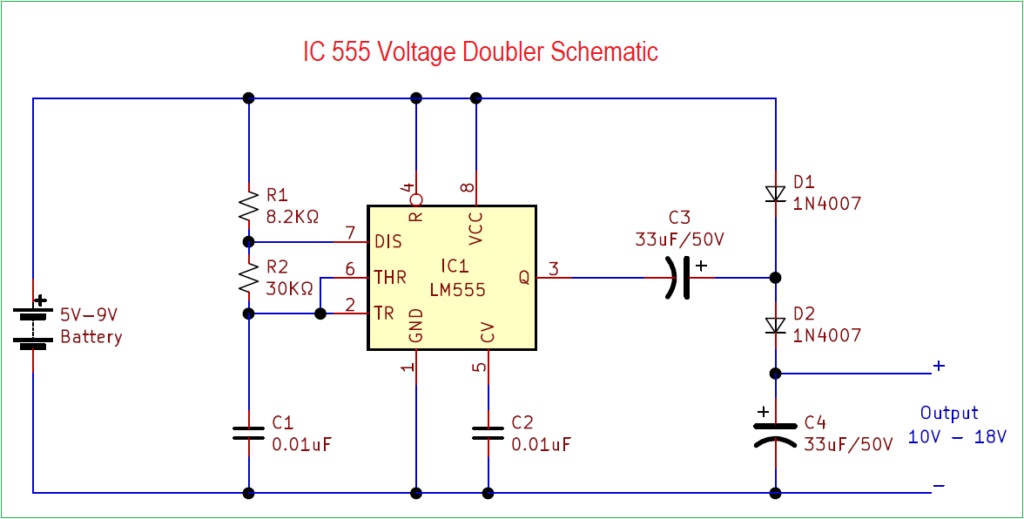

ساخت مدار دوبرابر کننده ولتاژ مبتنی بر آی سی 555 ساده و آسان که در اینجا ارائه شده است، بایاس ورودی را به عنوان خروجی 5 ولت – 9 ولت به 10 ولت – 18 ولت تبدیل می کند. این مدار را می توان به عنوان یک شارژ یا مبدل تقویت کننده DC به DC استفاده کرد، وقتی در مدار اجزا با ولتاژ بیشتر هست با این مدار بهغ منبع تغذیه جداگانه نیاز نداریم.
این مدار خروجی پالس مربعی فرکانس بالا را ارائه می دهد و خازن C3 شارژ پالس را نگه می دارد و دیود D2 پیک مثبت پالس مربع را تصحیح می کند و C4 اوج ولتاژ شارژ را دریافت می کند و ولتاژ خروجی دو برابری همراه با بایاس ورودی را از طریق دیود D1 می دهد.
لیست قطعات
- آی سی 555
- خازن 33μF/50V = 2
- خازن 0.01μF = 2
- دیود 1N4007 = 2
- مقاومت 8.2KΩ، هر یک 30KΩ
- باتری 9 ولت
سازوکار مدار
مدار ساده دوبرابر ولتاژ با آی سی 555 ساخته شده به صورت مولتی ویبراتور استابل ساخته شده. طول موج خروجی بستگی به مقدار مقاومت های R1، R2 و زمان بندی خازن C1 دارد.
در اینجا، RA = R1، RB = R2، و C = C1.
با تغییر این اجزا می‌توانیم سطوح مختلف خروجی را به دست آوریم، اما فرکانس بسیار پایین یا فرکانس بسیار بالا ولتاژ خروجی خوبی نمی‌دهد.
این مدار هیچ گونه تنظیم حفاظت از کشش بیش از جریان جریان ندارد و خروجی جریان بار کمی ناپایدار است، بنابراین فقط برای کاربردهای جریان کم مناسب است.
