امروزه برای ساخت شارژر های 5 ولتی موبایل از آی سی های مبدل استفاده می شود. استفاده از این آی سی ها برای ساخت توسط خط تولید و تولید انبوه گزینه مناسبی است ولی اگر قصد داشته باشیم خودمان در خانه یک شارژر ساده و کارامد بسازیم بهترین گزینه استفاده از مدارهای ساده با قطعات در دسترس است.
در ترانس های قدیمی برای تبدیل ولتاژ AC به ولتاژ پایینتر از تناوب 60 هرتز استفاده می شد که به خاطر پایین بودن تناوب جریان راندمان پایینی داشتند و مجبور بودیم از ترانسهایی با اندازه بزرگ و وزن زیاد استفاده کنیم. اما امروزه با فناوری سوییچینگ با زیاد کردن فرکانس تناوب بیش از 20 کیلو هرتز راندمان نزدیک به صد در صد می رسد و کار همان ترانس را یک ترانس خیلی کوچک تر انجام می دهد.

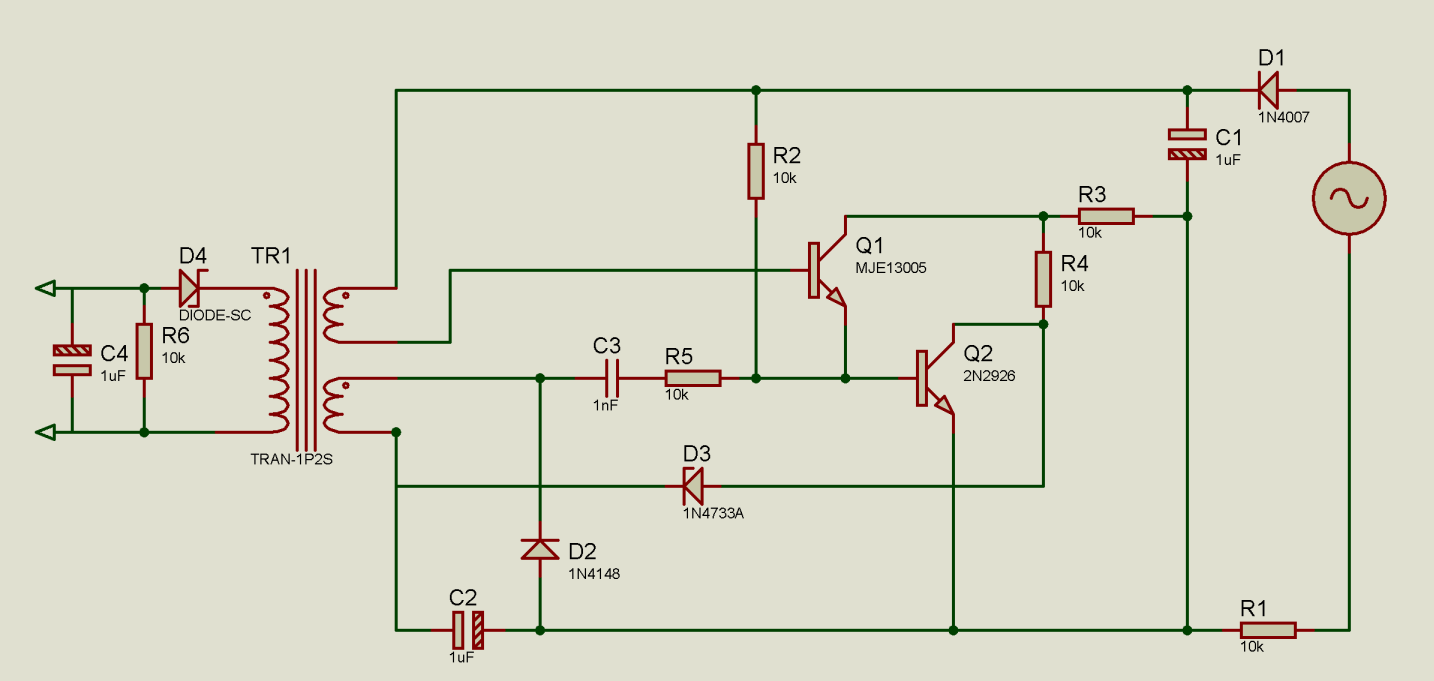

نمای مدار شارژر

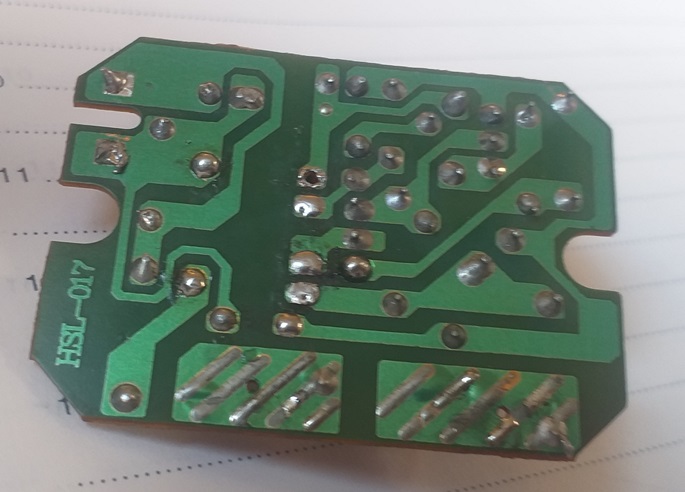

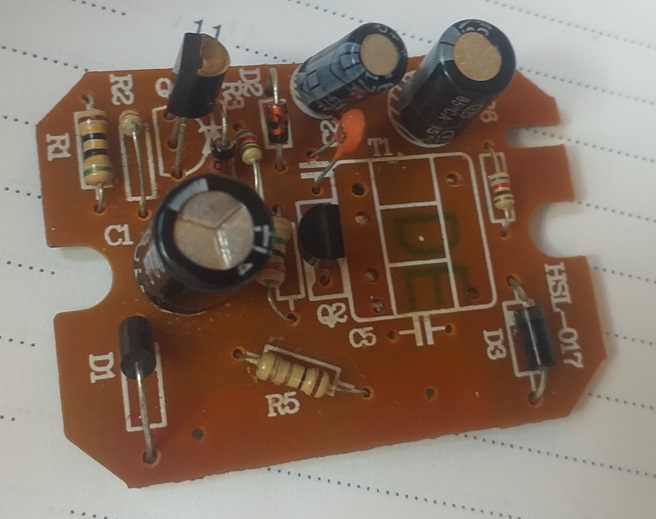

طرح مدار برای PCB

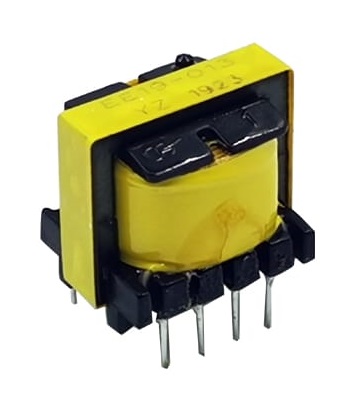

ساخت ترانسفورماتور:
اولیه: حدود 250 پیچ سیم مسی لاکی 36 تا 40 SWG.
ثانویه: 6 دور سیم مسی لاکی 26 تا 28 SWG.
بازخورد کمکی: 8 تا 15 دور سیم مسی لاکی 36 تا 40 SWG.
می توانید از ترانس شارژرهای دیگر از نوع مشابه استفاده کنید.
در این مدار ابتدا ولتاژ AC به DC با ولتاژ بالا تبدیل می شود. سپس توسط ترانزیستور 13001 به جریان متناوب با فرکانس بالا در حدود 20 کیلو هرتز تبدیل می شود و توسط ترانس به ولتاژ پایین تر تبدیل می شود و توسط دیود شاتکی یکسو سازی می شود. دراینجا دیود زنر به همراه سیم پیچ کمکی ترانس وظیفه کنترل ولتاژ را بر عهده دارند.
توجه
با عوض کردن دیود زنر در این مدار می توانید خروجی با ولتاژ های دیگری داشته باشید.
