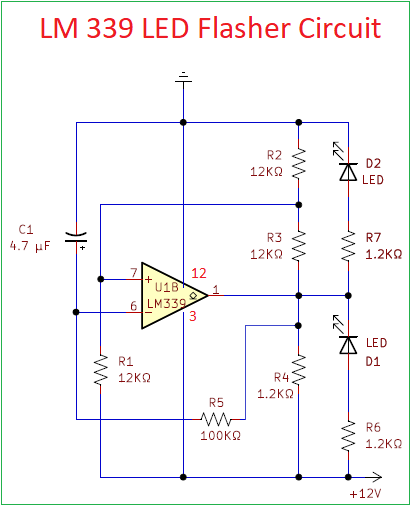

مدار فلاشر LED ساده با استفاده از آی سی LM339 از Texas Instruments طراحی شده است. این مدار حاوی مقایسه کننده چهار جهته است و این مدار با منبع تغذیه 12 ولت DC کار می کند. به طور کلی از این مدار فلاشر LED در اسباب بازی ها, برای چشمک زدن نور یا افکت های آژیر استفاده می شود.
قطعات مدار
| S.No | Designator | Value | Quantity |
| 1 | U1B | LM 339 | 1 |
| 2 | R1,R2,R3, | 12KΩ | 3 |
| R5 | 100KΩ | 1 | |
| R4,R6,R7 | 1.2KΩ | 3 | |
| 3 | C1 | 4.7μF | 1 |
| 4 | D1, D2 | Green, Red LED 5mm | 2 |
عملکرد و ساخت
در اینجا آی سی LM339 به عنوان یک مقایسه کننده عمل می کند، ورودی به دو ترمینال ورودی (ورودی معکوس و ورودی غیر معکوس) متصل می شود و یک پتانسیل خروجی در حد پتانسیل منبع تغذیه تولید می کند. این دستگاه از دو پایانه ورودی تشکیل شده است که در آنها سیگنال ورودی به یک ترمینال و مقدار واقعی سیگنال در صورت تغذیه به ترمینال دیگر داده می شود. سپس یک سیگنال خروجی در ترمینال خروجی بر اساس تفاوت بین دو سیگنال ورودی تغذیه شده از دو ترمینال ورودی تولید می شود. این سیگنال خروجی تولید شده یا (0) کم یا (1) زیاد است.
در این مدار پایه 6 یا ترمینال معکوس مقایسه کننده با مقاومت 12 ولت از طریق R5 متصل شده و برای اتصال از طریق خازن C1 متعادل شده است. ترمینال غیر معکوس به مقاومت R1 متصل می شود تا ولتاژ تغذیه شود و سپس بین مقاومت R2 و R3 وصل می شود. دو ال ای دی به پین خروجی مقایسه کننده در قطبیت معکوس متصل می شوند که به این معنی است که پالس مثبت یک LED را روشن می کند و پالس منفی LED دیگر را روشن می کند.
